MTX300 0.6/1kV HEPR绝缘，LSOH（SHF1）护套阻燃电力&控制缆（单芯）
应用
MTX300 0.6/1kV HEPR绝缘，LSOH（SHF1）护套阻燃电力&控制缆（单芯）
DIN 89160/98
IEC 60092-353
IEC 60332-1
IEC 60332-3-22
IEC 60754-1/2
IEC 61034

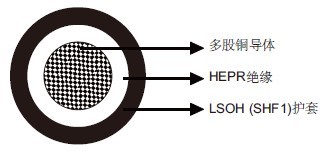

结构
导体：Class 2多股铜导体。
绝缘：HEPR。
外护套：LSOH（SHF1）。
.
线芯识别
单芯：自然色（米黄色）。
.
机械和热性能
固定安装弯曲半径: 6×OD (OD>25mm); 4×OD (OD ≤25mm)
温度范围: -20℃ ~ +75℃
尺寸和重量
订货代码 |
结构 |
标称绝缘厚度 |
标称护套厚度 |
标称外径 |
标称重量 |
MTX300-1G7Z1-R-1C4 |
1×4 |
0.7 |
1.2 |
6.5 |
80 |
MTX300-1G7Z1-R-1C6 |
1×6 |
0.7 |
1.2 |
7.5 |
110 |
MTX300-1G7Z1-R-1C10 |
1×10 |
0.7 |
1.2 |
8.5 |
150 |
MTX300-1G7Z1-R-1C16 |
1×16 |
0.7 |
1.2 |
9.5 |
220 |
MTX300-1G7Z1-R-1C25 |
1×25 |
0.9 |
1.2 |
11.0 |
320 |
MTX300-1G7Z1-R-1C35 |
1×35 |
0.9 |
1.2 |
12.0 |
420 |
MTX300-1G7Z1-R-1C50 |
1×50 |
1.0 |
1.3 |
13.5 |
560 |
MTX300-1G7Z1-R-1C70 |
1×70 |
1.1 |
1.3 |
15.5 |
780 |
MTX300-1G7Z1-R-1C95 |
1×95 |
1.1 |
1.4 |
17.8 |
1030 |
MTX300-1G7Z1-R-1C120 |
1×120 |
1.2 |
1.4 |
19.3 |
1290 |
MTX300-1G7Z1-R-1C150 |
1×150 |
1.4 |
1.5 |
21.3 |
1590 |
MTX300-1G7Z1-R-1C185 |
1×185 |
1.6 |
1.5 |
23.5 |
1960 |
MTX300-1G7Z1-R-1C240 |
1×240 |
1.7 |
1.6 |
26.5 |
2560 |
MTX300-1G7Z1-R-1C300 |
1×300 |
1.8 |
1.7 |
29.5 |
3200 |
